Acoplamentos
Acoplamento de engrenagem, engrenamento simples e duplo, cubo
PHE 100GCRSB
Acoplamento de engrenagem, engrenamento simples e duplo, cubo
PHE 100GCRSB
| Dimensão | 100 GC |
| Potência por 100 r/min (kW) | 3250 |
| Power per 100 r/min (HP) | 4356.57 |
| Toque nominal (Nm) | 310000 |
| Rated torque (lbft) | 228644.27 |
| Velocidade máxima (r/min) | 1450 |
| Diâmetro mínimo do furo (mm) | 127 |
| Bore diameter Min. (in) | 5 |
| Diâmetro máximo do furo (mm) | 320 |
| Bore diameter Max. (in) | 12.6 |

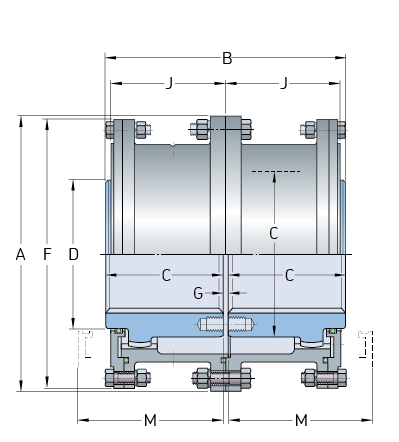

| A (mm) | 711 |
| A (in) | 27.99 |
| B (mm) | 623 |
| B (in) | 24.53 |
| C (mm) | 305 |
| C (in) | 12.01 |
| D (mm) | 445 |
| D (in) | 17.52 |
| F (mm) | 699 |
| F (in) | 27.52 |
| H (mm) | - |
| H (in) | - |
| J (mm) | 294 |
| J (in) | 11.57 |
| M (mm) | 356 |
| M (in) | 14.02 |
| Lacuna G mínima (mm) | 13 |
| Gap G Min. (in) | 0.51 |
| Massa de lubrificante (kg) | 14.97 |
| Lubricant mass (lbs) | 33 |
| Massa do acoplamento sem furo e DBSE mín. (kg) | 1302 |
| Coupling mass without bore and min. DBSE (lbs) | 2870.42 |
